Технические характеристики (Renault Arkana с 2019-)

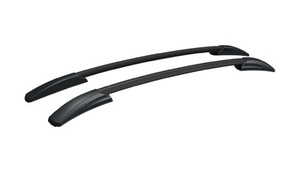

Рейлинги АПС (АвтоПолимерСервис, г.Тольятти) для автомобиля RENAULT ARKANA I (Рено Аркана первое поколение), характеристики:

Имеют уникальную систему крепления, разработанную и запатентованную ООО"АвтоПолимерСервис", патент на полезную модель №171866.

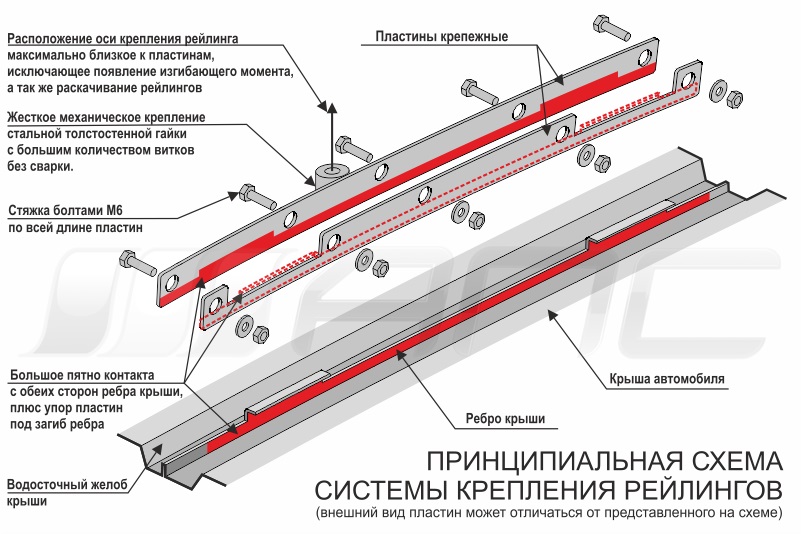

ВАЖНО! Крепление состоит из пластин, изготовленных из нержавеющей стали, которые попарно стягиваются по всей длине пластин болтами М6 с гайками и стопорными шайбами, что в сочетании с герметиком-прокладкой позволяет создать практически монолитное соединение с вертикальным ребром крыши. Решающим фактором является способ закрепления пластин, которые обжимают вертикальную часть стального ребра крыши, а также упираются под загнутую часть ребра. Вертикальная часть ребра имеет большую площадь по сравнению с небольшой горизонтально загнутой частью ребра, а значит создается гораздо большее пятно контакта. Так же важно, что при притягивании рейлинга, нагрузка направлена вдоль вертикального ребра, которое при этом работает на растяжение (а не на изгиб). В свою очередь, крепление только за горизонтально отогнутую часть при нагружении привело бы к деформации загиба и соответственно соскальзыванию с ребра крыши. Крепежный элемент рейлинга - это стальная шестигранная гайка-заклепка с большим количеством витков резьбы. Она жестко прикреплена механически к одной из пластин максимально близко к ней, что позволяет исключить возникновение изгибающего момента на ребре кузова. Пластины полностью скрываются под молдингом крыши. В самом молдинге выполняется отверстие под винт крепления.

ПОЛИМЕР ЧЕРНЫЙ. Данный вид покрытия алюминиевых профилей является двухслойным.

Первый слой основа – бесцветное, анодно-окисное покрытие. Является конверсионным слоем, надежно защищающим алюминиевый профиль, запечатывая его со всех сторон. Это наиболее надежный способ защиты алюминия и его сплавов от коррозии и прочих агрессивных воздействий среды. Может использоваться как самостоятельное финишное покрытие серебристого цвета, так и являться отличной основой для нанесения последующих слоев покрытия.

Второй слой – полимерное покрытие черного цвета. Наносится электростатическим способом и запекается при высокой температуре непосредственно на изделие. Является надежным декоративным слоем. Имеет матовую насыщенно-черного цвета бархатистую поверхность.

Способ установки – Механическое крепление БЕЗ СВЕРЛЕНИЯ КРЫШИ. Для крепления рейлинга, под молдинги водостоков крыши устанавливаются крепежные пластины, которые надежно фиксируются к металлическому монтажному ребру автомобиля. Монтажные пластины попарно заводятся под загибы монтажного ребра автомобиля и обжимают его с двух сторон. В комплекте имеется четыре пары пластин, которые имеют большую площадь опоры и надежно фиксируются на ребре крыши пятью винтами М6 (каждая пара). Пластины полностью скрываются под молдингами в которых выполняются отверстия, по два с каждой стороны. Через полученные отверстия в молдингах Рейлинги прикручиваются винтами М6 в резьбу монтажных пластин.

Инструкция по установке ЗДЕСЬ.

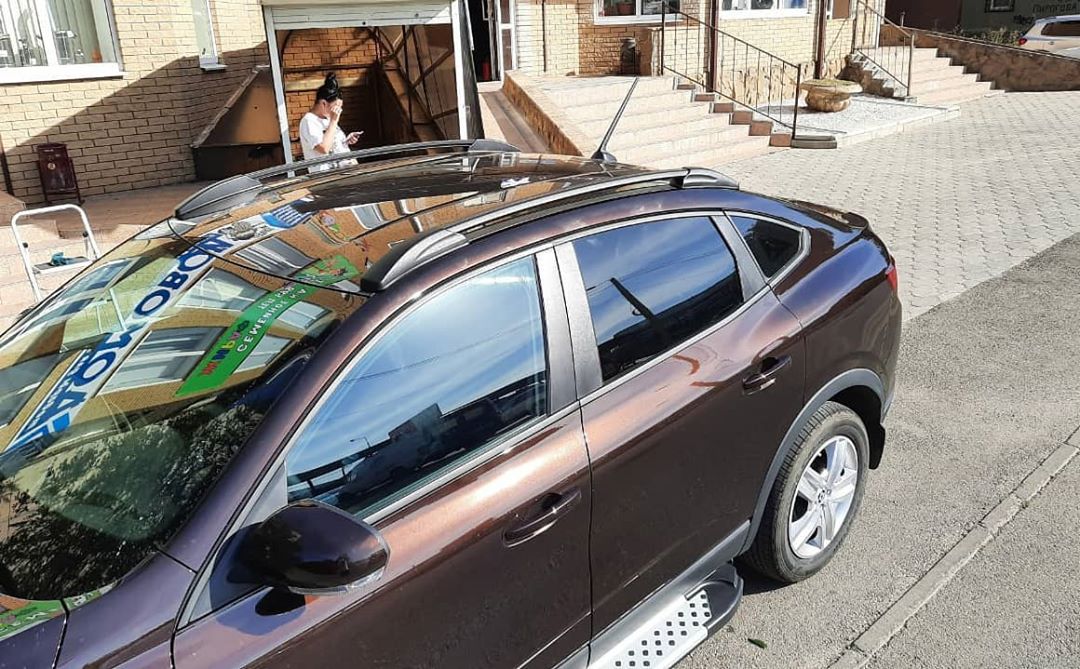

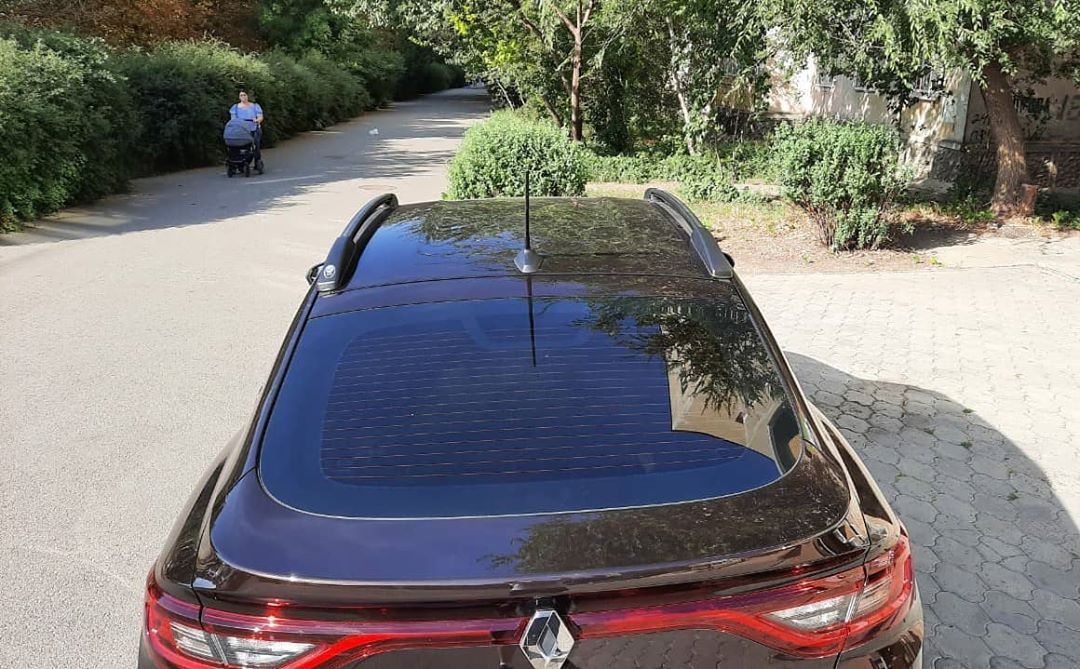

Дополнительное фото
